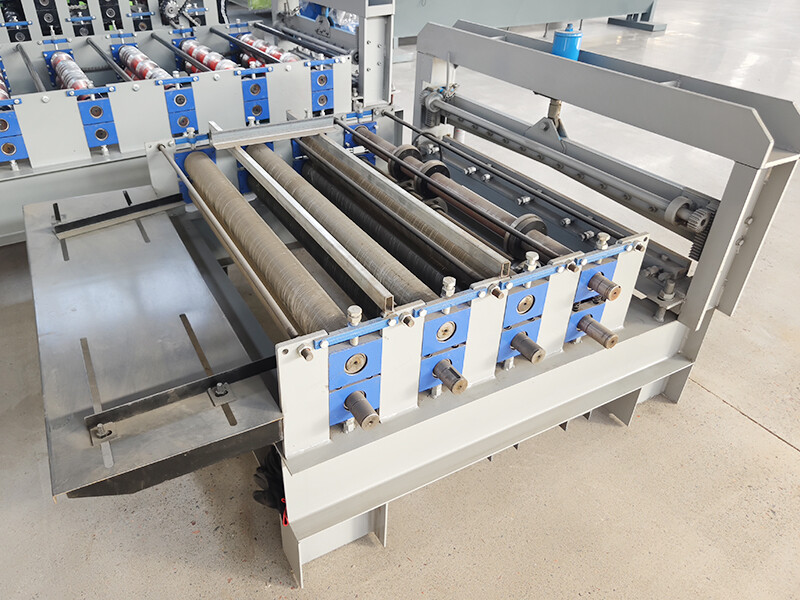

Mesin pemotong strip adalah perangkat yang digunakan untuk memotong bahan gulungan (strip) secara longitudinal menjadi beberapa strip dengan spesifikasi yang diinginkan. Struktur dasar mesin ini terbuat dari baja profil dan pelat baja yang dilas, serta telah menjalani proses perlakuan untuk memastikan kualitas.

I. Komponen Utama Mesin Pemotong Strip

Pengumpan Kecil (上料小车): Untuk memuat bahan.

Pembuka Gulungan (开卷机): Untuk membuka gulungan bahan.

Mesin Rata (校平机): Untuk meratakan bahan sebelum dipotong.

Mesin Pemotong Longitudinal (纵剪机): Untuk memotong strip sesuai spesifikasi.

Mesin Pengumpul Limbah (废边收卷机): Untuk mengumpulkan limbah potongan.

Pengencang (张紧机): Untuk mengencangkan strip selama proses pemotongan.

Penggulung (收卷机): Untuk menggulung hasil potongan.

Perangkat Pembongkaran (卸料装置): Untuk membongkar hasil potongan.

II. Fungsi Mesin Pemotong Strip

Mesin ini digunakan untuk memotong strip dari bahan gulungan menjadi beberapa strip dengan ukuran yang dibutuhkan.

III. Struktur dan Spesifikasi

Bahan Dasar: Dasar mesin terbuat dari baja profil dan pelat baja yang dilas dan telah diproses.

Penyangga Statis: Satu unit.

Penyangga Bergerak: Satu unit; terbuat dari pelat baja yang dilas, diproses dengan waktu pematangan, dan diproses dengan mesin bor presisi.

Penyangga Bergerak: Dapat dipindahkan secara manual.

Bahan Penyokong: QT600.

Presisi Pengangkatan: Roda pengangkat pada sumbu pemotong dapat disesuaikan secara manual dengan presisi tidak lebih dari 0.03 mm.

Sumbu Pemotong: Diameter φ120 mm (h7), panjang efektif 650 mm, lebar kunci 16 mm; terbuat dari 40Cr, diproses dengan teknik penyepuhan, pengolahan sedang, penggilingan, pelapisan krom keras, dan penggilingan kembali; keausan sumbu tidak lebih dari 0.02 mm, dan keausan sumbu poros tidak lebih dari 0.01 mm (spesifikasi sumbu disesuaikan dengan ukuran mesin).

Rotasi Sumbu Pemotong: Diatur oleh dua universal joint, gearbox sinkron, dan menggunakan motor AC 15KW dengan kecepatan variabel (daya motor disesuaikan).

Gearbox Sinkron: Terbuat dari pelat baja yang dilas, diproses dengan perlakuan kualitatif, dan lubang bantalan diproses dengan presisi; gigi terbuat dari 40Cr, diproses dengan teknik penyepuhan.

Penguncian Sumbu Pemotong: Mur pengunci untuk alat pemotong, dengan satu mur untuk putaran kiri dan satu untuk putaran kanan.

Diameter Bilah Pemotong: φ240 mm (ukuran sebenarnya disesuaikan dengan sumbu).
